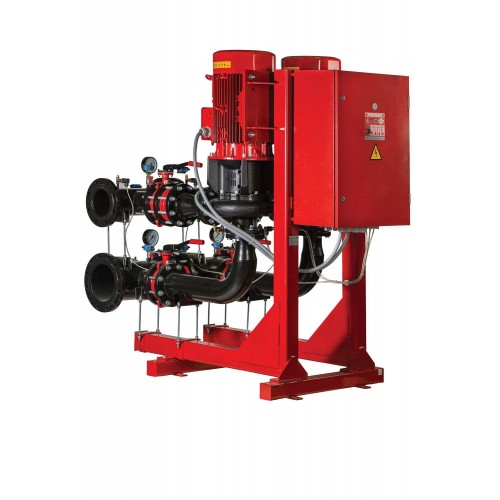

Wilo CO 2 BL 80/165-22/2/SK-FFS-R-CS — готовая к подключению модульная насосная установка пожаротушения немецкого бренда Wilo. Станция предназначена для водяных автоматических установок пожаротушения (АУПТ) и внутреннего противопожарного водопровода (ВПВ). Поставляется полностью собранной, укомплектованной и проверенной на заводе — не требует дополнительной сборки перед монтажом.

Назначение и область применения

Насосная станция пожаротушения Wilo CO 2 BL 80/165-22/2/SK-FFS-R-CS применяется для подачи воды в спринклерные и дренчерные системы пожаротушения, а также во внутренний противопожарный водопровод на объектах:

• жилые многоквартирные дома и коттеджные комплексы;
• офисные и административные здания;
• торговые центры, гипермаркеты, логистические склады;
• гостиницы, больницы, спортивные сооружения;
• промышленные предприятия и производственные цеха.

Установка относится к нормально всасывающему типу и соответствует требованиям ТУ 28.13.14-012-45876126-2016 — техническим условиям для оборудования противопожарного водоснабжения на объектах России.

Конструкция и комплектация

Насосные агрегаты серии BL

В состав установки входят два параллельно подключённых горизонтальных одноступенчатых центробежных насоса с сухим ротором серии BL. Насосы выполнены в блочном исполнении с аксиальным всасывающим и радиальным напорным патрубком. Все детали, контактирующие с перекачиваемой средой, изготовлены из коррозионностойких материалов, что гарантирует долгосрочную работу без разрушения проточной части.

Прибор управления SK-FFS

Установка серийно оснащается шкафом управления SK-FFS, соответствующим требованиям ТУ 4371-003-45876126-2009 и имеющим сертификат соответствия ТР ЕАЭС 043/2017 для продукции противопожарного назначения. Прибор обеспечивает:

• автоматический запуск установки при падении давления в сети;
• встроенное автоматическое включение резерва (АВР) при отказе основного насоса;
• защиту насосов от сухого хода, перегрева и перегрузки;
• сигнализацию о состоянии системы и неисправностях;
• возможность дистанционного управления и интеграции с системами пожарной сигнализации.

Трубная обвязка и арматура (исполнение -CS)

Суффикс -CS в артикуле означает, что трубная обвязка установки выполнена из углеродистой стали СТ20 с катафорезным (KTL) покрытием — вместо нержавеющей стали в базовой версии. Это снижает стоимость установки при сохранении высокой коррозионной стойкости для условий эксплуатации в закрытых помещениях. В комплект арматуры входят:

• дисковые поворотные затворы на всасывающем и напорном коллекторах (корпус — серый чугун GG25, уплотнение EPDM, диск — высокопрочный чугун);
• обратные клапаны на напорной стороне каждого насоса;
• манометры на всасывающем и напорном коллекторах;
• преобразователи давления для автоматического управления.

Вся запорная и противопожарная арматура имеет сертификат соответствия требованиям пожарной безопасности.

Рама и виброизоляция

Все агрегаты смонтированы на общей стальной фундаментной раме с порошково-эмалевым покрытием. Рама оснащена регулируемыми по высоте антивибрационными опорами, которые снижают уровень шума и вибрации при эксплуатации.

Преимущества Wilo CO 2 BL 80/165-22/2/SK-FFS-R-CS

• Готовность к подключению «из коробки» — установка полностью собрана, испытана и укомплектована документацией; время монтажа сведено к минимуму.
• Высокая надёжность и резервирование — два рабочих насоса с автоматическим переключением на резервный обеспечивают бесперебойную работу системы пожаротушения.
• Сертифицированный шкаф управления SK-FFS — единственное решение на рынке с сертификатом ТР ЕАЭС 043/2017 для противопожарного назначения, принимаемое надзорными органами без дополнительных согласований.
• Соответствие российским нормам — установка соответствует требованиям СП 5.13130, СП 8.13130 и ТУ 28.13.14-012-45876126-2016.
• Компактность — модульное исполнение на единой раме минимизирует занимаемую площадь в насосном отделении.
• Коррозионностойкие материалы — все детали в контакте с водой устойчивы к коррозии; исполнение CS с катафорезным покрытием труб увеличивает долговечность.
• Длительный срок службы — немецкое качество производства Wilo и применение насосов BL с минимальным износом обеспечивают ресурс более 20 лет при соблюдении регламентов ТО.

Принцип работы насосной станции пожаротушения

В дежурном режиме давление в противопожарном трубопроводе поддерживается жокей-насосом (в спринклерных системах). При срабатывании спринклерных оросителей или открытии пожарных кранов давление в сети падает ниже заданного порога — преобразователь давления передаёт сигнал на прибор управления SK-FFS, который автоматически запускает первый (основной) насос.

Если основной насос не набирает требуемое давление за установленное время или выходит из строя, шкаф управления автоматически подключает второй (резервный) насос. Встроенная функция АВР гарантирует непрерывную работу системы тушения на протяжении всего пожароопасного события.

После ликвидации пожара и восстановления давления в сети установка автоматически переходит в режим ожидания. Все события регистрируются в журнале шкафа управления.
